Instrukcja Obsługi Holosun HE503CU-GR
Dziękujemy za wybór produktów firmy Holosun. Jesteśmy dumni z tego, że możemy dostarczyć Wam innowacyjne i wysokiej jakości przyrządy optyczne dostosowane do wielu rodzajów broni palnej. Nasze produkty są zaprojektowane tak, aby sprostać wymaganiom każdego strzelca oraz sprawdziły się podczas służby.
Przed użyciem należy dokładnie zapoznać się z Instrukcją obsługi.
Ważne:
1. Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
2. Prosimy zachować opakowanie, potrzebne w przypadkach gwarancyjnych.

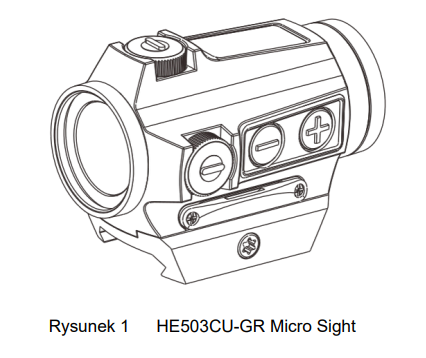

Model HE503CU-GR Holosun
Obiektyw celownika HE503CU-GR Holosun

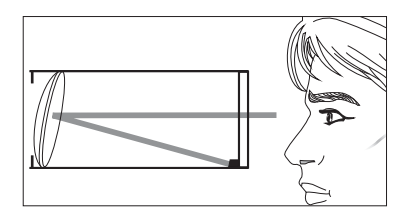

Obiektyw pochylony jest charakterystycznym elementem konstrukcji celowników refleksyjnych/odblaskowych. Aby zapewnić prawidłowe odbicie siatki/kropki, obiektyw musi być prostopadły do diody LED. Ponieważ dioda LED jest zamontowana w bocznej części wewnętrznej tuby, obiektyw musi być pochylony w tym kierunku.
Cechy HE503CU-GR Holosun
- Zaawansowana technologia LED: do 50 000 godzin.
- 2 opcje siatki: kółko 65 MOA i kropka 2 MOA; tylko kropka 2 MOA.
- Shake AwakeTM - Włączanie ruchu z przywracaniem ostatniego ustawienia.
- Bez paralaksy, nieograniczone pole widzenia
- 10 ustawień jasności siatki w świetle dziennym i 2 kompatybilne z noktowizją,
- Dwukierunkowe zasilanie: bateria i zasilanie solarne.
- Z montażami H/L riser.
- Wodoodporny: IP67.
- Tacka na baterie.
System wielopunktowy HE503CU-GR Holosun
Siatka dla tego celownika to centralna kropka 2MOA, umieszczona w środku okręgu 65MOA z czterema punktami pozycjonowania. Średnica siatki koła wynosi około 5' 5" na 100 jardów (170 cm na 100 m).
W trybie manualnym siatka koła może być włączana lub wyłączana w razie potrzeby naciskając przycisk przez 3 sekundy. Gdy koło 65 MOA jest wyłączone i celownik jest przełączony w tryb automatyczny, koło 65 MOA zostanie automatycznie przywrócone w jasnym świetle.
Bateria HE503CU-GR Holosun
1. Bezpieczne działanie dzięki dwukierunkowemu zasilaniu (komponent solarny i bateria), w zestawie znajduje się jedna wysokiej jakości bateria litowa CR2032.
2. Wysoka jakość baterii może zasilić to urządzenie do 20 000 h/kropka + koło lub 50 000 h/kropka tylko.
Ostrzeżenie:
Bateria nie jest ładowalna.
3. Wymiana baterii.

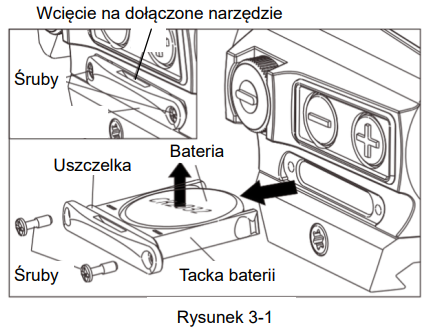

1) Wyjmij baterię (rys. 3-1):
a) Poluzuj śrubę 1,2.
b) Włóż dołączone narzędzie w kształcie łezki w szczelinę tacki na baterie, wyjmij tackę i usuń martwą baterię.

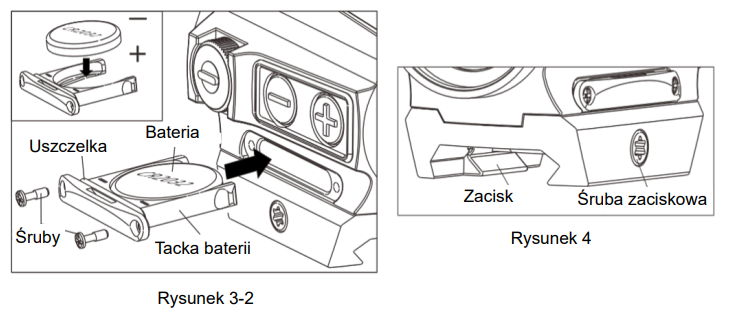

2). Instalacja baterii (rys. 3-2):
a) Włóż baterię do tacki na baterie, upewniając się, że strona "+" jest skierowana w dół.
b) Włóż i wciśnij tackę do komory baterii. c) Dokręć śrubę 1.2.
Ostrzeżenie:
Utrata lub uszkodzenie pierścienia uszczelniającego może spowodować wyciek wody do komory, co mogłoby uszkodzić produkt.
Montaż na szynie HE503CU-GR Holosun
1. Zaczep mocujący jest przystosowany do broni z szynami Picatinny. Jeśli broń nie ma szyny Picatinny lub ma inne rodzaje szyn, należy dodać dodatkowe uwagi do zamówienia zakupu.
2. Najpierw włóż śrubokręt imbusowy do otworu śruby zaciskowej, a następnie obróć, aby poluzować zestaw wypukły, wsuń celownik do szyny broni w prawidłowej pozycji i na koniec zamocuj śrubę zaciskową (rys. 4).
Obsługa celownika HE503CU-GR Holosun
Dostępne są dwa tryby pracy: tryb automatyczny i tryb manualny.

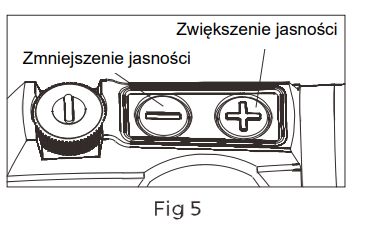

- Włączanie (patrz Rys. 5): Naciśnij i zwolnij jeden z przycisków jasności ("+" lub "-"), aby włączyć celownik.
- Wyłączanie zasilania: Naciśnij jednocześnie przyciski "+" i "-", aby wyłączyć zasilanie i czujnik ruchu.
- Tryb pracy: Dostępne są dwa tryby pracy: automatyczny i manualny.
1) Automatyczny (domyślny) - z ogniwem słonecznym i wewnętrznym akumulatorem dwukierunkowym zasilaniem: W zależności od poziomu oświetlenia otoczenia celownik będzie przełączał się między zasilaniem bateryjnym i zasilaniem ogniwami słonecznymi automatycznie do pracy w każdych warunkach oświetleniowych. Obsługa trybu automatycznego:
a) W trybie automatycznym jasność siatki jest automatycznie dostosowywana do oświetlenia otoczenia.
b) Akumulator kompensuje moc, jeśli ogniwo słoneczne nie może samodzielnie napędzać siatki. c) W trybie automatycznym są dostępne 8 ustawień od 3 do 10, które mają taką samą jasność jak tryby manualne. Naciśnij "+" lub "-", aby dostosować jasność, a jeśli jesteś w ustawieniu X, jasność będzie wahać się od X do 12 w zależności od oświetlenia otoczenia.
d) Trzymając wciśnięty przycisk "-" przez cykl między dwoma wyborami siatki.
2) Manualny:
a) Naciśnij i przytrzymaj przycisk "+" przez 3 sekundy, aby przejść do trybu manualnego.
b) Regulacja jasności: W trybie manualnym są dostępne 12 ustawień dla poziomu jasności siatki. Używając "+" lub "-", aby zwiększyć lub zmniejszyć jasność.
c) Przełączanie z powrotem do trybu automatycznego: Pojedyncze naciśnięcie przycisku "+" przez 3 sekundy przełączy celownik do trybu automatycznego. - Tryb uśpienia
1) Należy pamiętać, że twój celownik automatycznie przejdzie w tryb uśpienia po 10 minutach bezczynności.
2) Celownik natychmiast się obudzi i włączy po wykryciu ruchu do ostatniego zapisanego ustawienia.
3) Domyślne ustawienie timera snu wynosi 10 minut, ale można je zmienić.
i. Naciśnij i przytrzymaj przycisk przez 10 sekund, aby wejść tryb dostosowywania czasu. Dostępne są 4 opcje: 10 min, 1h, 12h lub tryb snu jest wyłączony.
ii. Naciśnij i zwolnij przycisk "+" lub "-", aby ustawić czas. Dioda LED będzie migać (1=10 min, 2=1h, 3=12h, lub 4-tryb uśpienia wyłączony).
iii. Naciśnij jednocześnie przyciski "+" i "-", aby zapisać ustawienie czasu i wyłączyć celownik. - UWAGA:
1) Funkcja pamięci: Celownik zapamięta ostatnie zapisane ustawienie jasności po włączeniu i wyłączeniu.
2) Ostrzeżenie o niskim napięciu baterii: Jeśli napięcie baterii jest poniżej 2,2 Vdc, siatka będzie powoli migać.
Ustawienia zerowania HE503CU-GR

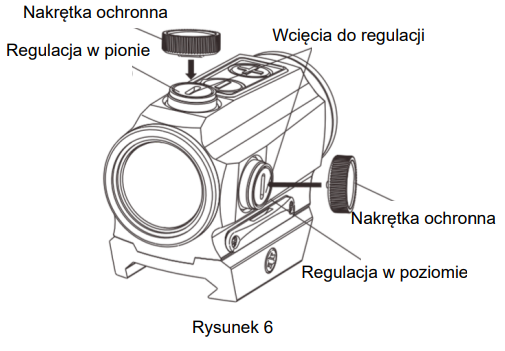

- Pokrętło regulacji wysokości znajduje się na górze celownika, a pokrętło regulacji horyzontalnej znajduje się po prawej stronie (patrz Rys. 6). Celownik został wstępnie wyregulowany w fabryce.
- Platforma na pokrywie ochronnej może być używana do wyrównywania celowania (patrz Rys. 6).
- Najpierw otwórz pokrywę ochronną. Umieść śrubokręt typu na śrubie ze szczeliną, a następnie obróć śrubę w prawo lub w lewo, aby dokonać regulacji. Każde kliknięcie w prawo lub w lewo odpowiada jednemu przesunięciu o równowartości 0,5 MOA.
- Obrócenie pokrętła wertykalnego w prawo spowoduje przesunięcie zielonej kropki w górę. Obrót w lewo obniży zieloną kropkę. Podobnie dla regulacji horyzontalnej, obrót w prawo spowoduje przesunięcie zielonej kropki w prawo, a obrót w lewo spowoduje przesunięcie jej w lewo.
- Uwaga:
1) Nie próbuj obracać pokręteł, jeśli odczuwasz opór, co potwierdza granice regulacji. W przeciwnym razie urządzenie może ulec uszkodzeniu.
2) Jeśli zakres regulacji przekracza granice, rozważ dodanie dodatkowej podkładki między urządzeniem a szyną montażową, aby rozszerzyć granice zakresu regulacji.
3) Oznaczenia kierunku regulacji znajdują się wewnątrz pokrywy ochronnej. Śruba regulacyjna pod pokrywą ochronną jest wodoodporna.
Konserwacja i Pielęgnacja HE503CU-GR
To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.
Warunki gwarancji
- Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
- Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
- Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
- System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
- Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika. - Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
- Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
- Sposób i zakres naprawy ustala udzielający gwarancji.
- Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
- Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
