Instrukcja Obsługi Holosun HE403R-GD
Dziękujemy za wybór produktów firmy Holosun. Jesteśmy dumni z tego, że możemy dostarczyć Wam innowacyjne i wysokiej jakości przyrządy optyczne dostosowane do wielu rodzajów broni palnej. Nasze produkty są zaprojektowane tak, aby sprostać wymaganiom każdego strzelca oraz sprawdziły się podczas służby.
Przed użyciem należy dokładnie zapoznać się z Instrukcją obsługi.

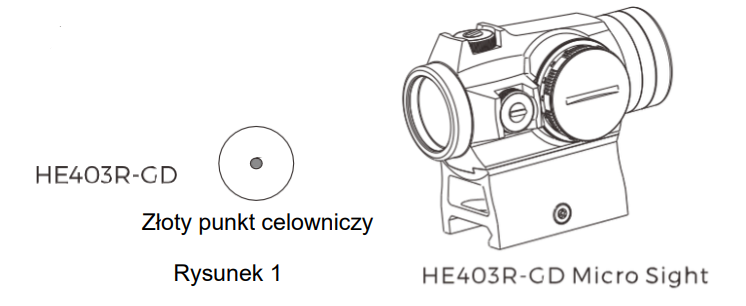

Model Holosun HE403R-GD
Ważne:
- Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
- Prosimy zachować opakowanie, potrzebne w przypadkach gwarancyjnych.

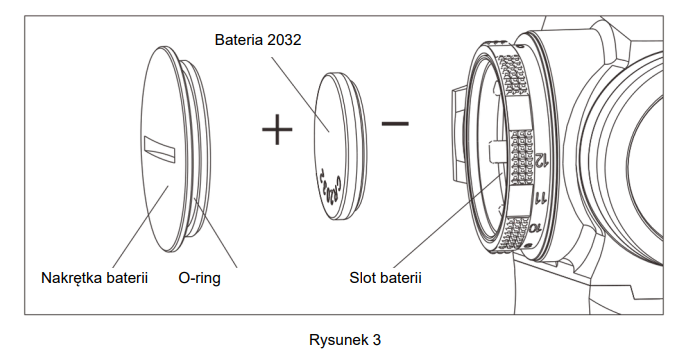

Bateria Holosun HE403R-GD
- Napięcie robocze tego urządzenia wynosi DC3V z wykorzystaniem jednej wysokiej jakości baterii litowej CR2032, która jest dołączona do zakupu.
- Wysoka jakość baterii umożliwia zasilanie celownika punktowego 2MOA przez nawet 100 000 godzin.
Instalacja Holosun HE403R-GD
- Załączony montaż przeznaczony jest wyłącznie do montażu na szynie Picatinny 1913.

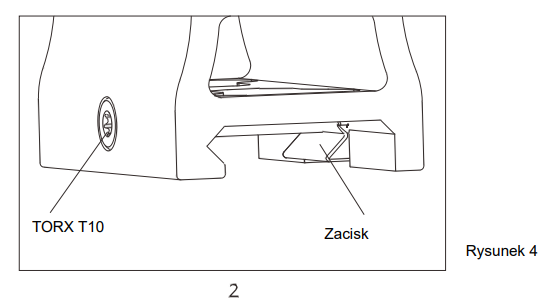

- Aby zamontować celownik, poluzuj śrubę krzyżową T10 za pomocą dostarczonego klucza Torx TIO. Przymocuj celownik do szyny Picatinny w odpowiednim miejscu. Popchnij celownik do przodu w kierunku wylotu lufy i dokręć. Patrz rys. 4.
Obsługa celownika Holosun HE403R-GD

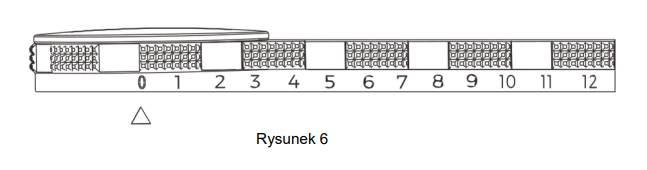

Jasność celownika dostosowuje się za pomocą pokrętła zintegrowanego z komorą baterii (rys. 5). HE403R-GD posiada łącznie 12 poziomów jasności.
Aby wybrać poziom jasności, wyrównaj liczbę poziomu jasności na pokrętle z symbolem "A" na obudowie.
Ustawienia przełącznika obrotowego:
1.Wyłączenie celownika: Pozycja "O" wyłącza celownik.
2.Regulacja jasności punktu:
a. Ustawienia 1 i 2 są kompatybilne z noktowizorem i przeznaczone do użytku z urządzeniami noktowizyjnymi.
b. Ustawienia od 3 do 12 są widoczne w świetle dziennym. Jasność punktu wzrasta wraz ze wzrostem numeru poziomu.
3.Retikula celownika HE403R-GD to punkt 2 MOA.
Ustawienia zerowania Holosun HE403R-GD

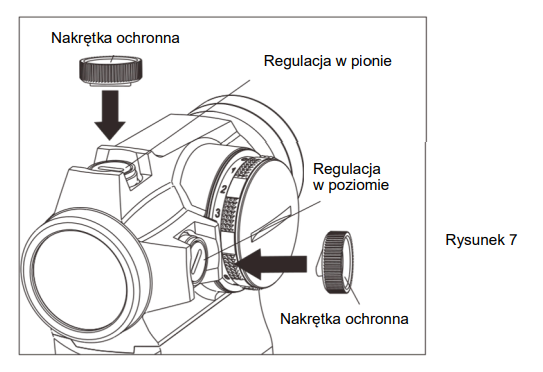

- Górna część celownika służy do regulacji wysokości (elevation), a prawa strona – do regulacji azymutu (windage) (patrz rys. 7). Celownik został fabrycznie ustawiony na przybliżony zero na 25 jardów.
- Wbudowane w pokrywę ochronną narzędzie w kształcie śrubokrętu służy do kalibracji celownika (patrz rys. 7). Zobacz etykietę wewnątrz pokrywy.
- Najpierw zdejmij pokrywę ochronną, a następnie umieść śrubokręt w szczelinie montażowej regulatora wysokości lub azymutu i obracaj go zgodnie z ruchem wskazówek zegara, lub przeciwnie do ruchu wskazówek zegara, aby dostosować punkt trafienia. Każdy obrót ma wartość korekcji 0,5 MOA.
- Aby podnieść punkt trafienia, obracaj regulator wysokości w kierunku przeciwnym do ruchu wskazówek zegara. Aby przesunąć punkt trafienia w prawo, obracaj regulator azymutu w kierunku przeciwnym do ruchu wskazówek zegara. Obracanie w kierunku ruchu wskazówek zegara w obu przypadkach spowoduje przesunięcie punktu trafienia w przeciwnym kierunku.
- Uwaga:
Nie próbuj nadmiernie przekręcać regulatorów. Jeśli wyczujesz, że nie można ich obrócić, oznacza to, że osiągnięto limit regulacji, w przeciwnym razie urządzenie może zostać uszkodzone. Jeśli wymagany zakres regulacji wykracza poza granice, rozważ dodanie dodatkowej podkładki między urządzeniem a szyną montażową, aby umożliwić dodatkową regulację.
Warunki gwarancji
- Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
- Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
- Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
- System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
- Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika. - Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
- Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
- Sposób i zakres naprawy ustala udzielający gwarancji.
- Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
- Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
