Instrukcja Obsługi Holosun HE407K-GR
Dziękujemy za zakup HOLOSUN HE407K-GR X2 Open Reflex sight. Ten otwarty celownik refleksyjny jest przeznaczony do użytku na pistolecie lub karabinie. Nowoczesny design i kompaktowy rozmiar sprawiają, że jest idealny do ukrywania. Przed użyciem należy dokładnie zapoznać się z Instrukcją obsługi.
Ważne:
- Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
- Prosimy zachować opakowanie, potrzebne w przypadkach gwarancyjnych.

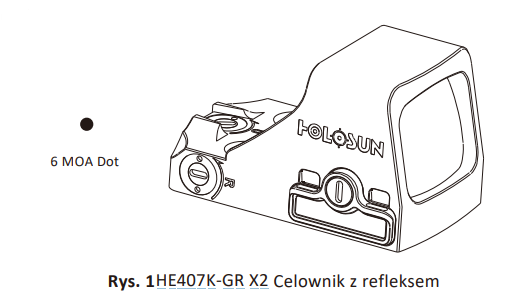

Model Holosun HE407K-GR X2
Cechy Holosun HE407K-GR X2
1) Ultrakompaktowa konstrukcja idealna do ukrytych aplikacji z bronią palną.
2) Punkt celowniczy 6 MOA
3) Technologia Shake AwakeTM

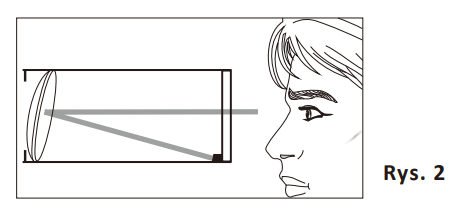

4) Bez paralaksy z nieograniczonym polem widzenia.
5) Obudowa wykonana z kutego aluminium 7075 CNC.
6) 10 trybów jasności dla celowania w dzień i 2 tryby kompatybilne z noktowizją - celownik dostosowuje się do różnych warunków oświetleniowych.
7) Okienko celownikowe o wymiarach 0,58 x 0,77 cala
8) Certyfikat IP67.
Bateria Holosun HE407K-GR X2
- W zestawie znajduje się jedna wysokiej jakości bateria litowa CR1632. Uwaga: Nie używaj akumulatora wielokrotnego ładowania.
- Wysokiej jakości bateria może zasilać to urządzenie do 50000 godzin (punkt) przy ustawieniu komory.

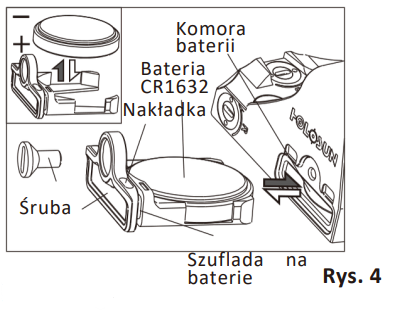

- Wymiana baterii (Rys.4):
a. Wyjmowanie baterii:
i. Wyjmij śrubę nakładki baterii
ii. Użyj dołączonego narzędzia jako dźwigni w szczelinie nakładki baterii, aby wyjąć nakładkę baterii i baterię.
b. Instalacja baterii:
i. Włóż baterię do nakładki baterii stroną + do GÓRY
ii. Włóż i naciśnij nakładkę do komory baterii.
iii. Dokręć śrubę nakładki baterii.
Uwaga:
Utrata lub uszkodzenie pierścienia uszczelniającego może spowodować wyciek wody do komory, co może uszkodzić produkt.
Montaż do adaptera Holosun HE407K-GR X2
HE407K-GR jest kompatybilny z niektórymi standardowymi rozwiązaniami montażowymi dostępnymi obecnie na rynku. Aby uzyskać rysunek stopy, skontaktuj się z Holosunem.

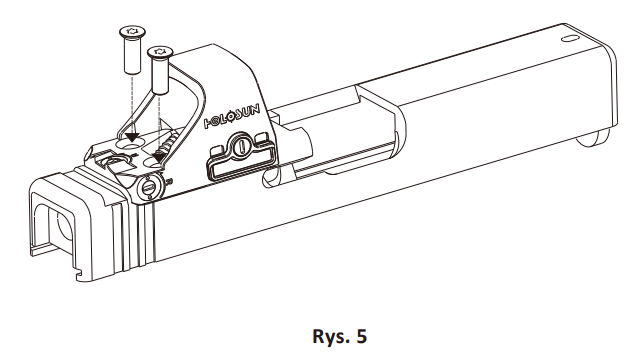

- Umieść HE407K-GR na kompatybilnym wycięciu lub adapterze płyty (zależnie od konfiguracji twojego zamka).
- Użyj dołączonych śrub lub śrub dostarczonych wraz z zamkiem, lub od twego rusznikarza i dokręć do 15 INCH/lbs za pomocą niepermanentnego (średniego/niebieskiego) uszczelniacza. (Rys.5)
- Sprawdź prawidłowe luzy i działanie broni przed użyciem.
Obsługa celownika Holosun HE407K-GR X2

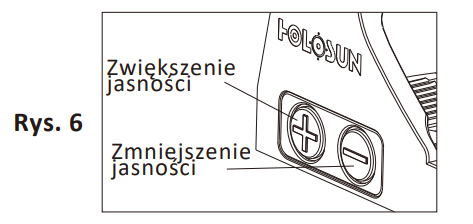

- Włączenie: (patrz Rys. 6): Momentalnie naciśnij jeden z przycisków jasności ("+" lub "-"), aby włączyć celownik
- Wyłączenie zasilania: Naciśnij jednocześnie przyciski "+" i "-", aby wyłączyć AEMS (co powoduje również wyłączenie Shake Awake).
- Tryb pracy: Dostępne są dwa tryby w następującej kolejności: Tryb manualny -> Tryb blokady.
1) Tryb manualny: Regulacja jasności: W trybie manualnym jest 12 poziomów jasności siatki. Ustawienia 1 i 2 są kompatybilne z noktowizją, a ustawienie 12 jest najjaśniejsze. Naciskaj przyciski „+” lub „-” lub aby zwiększyć, lub zmniejszyć jasność.
2) Tryb blokady: Aktywacja trybu blokady: Przytrzymaj przycisk „+” przez 3 sekundy (aż dioda LED zamiga raz), aby aktywować tryb blokady. W trybie blokady przyciski są zablokowane, uniemożliwiając jakiekolwiek zmiany ustawień. Aby dezaktywować tryb blokady, przytrzymaj przycisk „+” przez 3 sekundy, a dioda LED zamiga raz, aby potwierdzić, że tryb blokady jest dezaktywowany. - Ustawienia trybu uśpienia:
1) Należy pamiętać, że dioda LED automatycznie przechodzi w tryb uśpienia po 10 minutach bezczynności.
2) Celownik natychmiast się budzi i włącza po wykryciu jakiegokolwiek ruchu, wracając do ostatniego zapisanego ustawienia.
3) Domyślne ustawienie timera snu to 10 minut, ale można je zmienić.
i. Naciśnij i przytrzymaj przycisk "+" przez 10 sekund, aby przejść do trybu regulacji czasu. Dostępne są 4 opcje: 10 minut, 1 h, 12 h lub tryb snu jest wyłączony.
ii. Momentalnie naciśnij jeden z przycisków "+" lub "-", aby ustawić czas. Dioda LED będzie migać (1 = 10 minut, 2 = 1 godzina, 3 = 12 godzin lub 4 = trybu uśpienia wyłączony).
iii. Naciśnij jednocześnie przyciski "+" i "-", aby zapisać ustawienie uśpienia, a to wyłączy celownik. - Uwaga:
1) Funkcja pamięci: Celownik zapamięta ostatnie zapisane ustawienie jasności po włączeniu i wyłączeniu.
2) Ostrzeżenie o niskim poziomie baterii: Jeśli napięcie baterii spadnie poniżej 2,2 V, siatka będzie migać co 2 sekundy.
Ustawianie zerowania Holosun HE407K-GR X2
1) Celownik został fabrycznie wyregulowany na celowanie w punkt oddalony o około 25 metrów. W większości przypadków nie jest konieczne dokonywanie dalszych regulacji, aby osiągnąć celowanie w punkt oddalony o tę samą odległość.

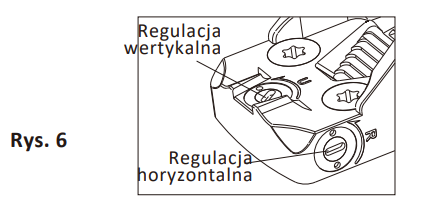

2) Korektor wertykalności znajduje się na tylnej części obudowy, a korektor horyzontalny znajduje się po prawej stronie obudowy.
3) Korekty można wykonać, wkładając płaski koniec dołączonego narzędzia do gniazda wieży i obracając, patrz Rysunek 7.
4) Każde kliknięcie korekty ma wartość około 1 MOA lub 1 cala na 100 jardów (1/2 cala na 50 jardów; 1/4 cala na 25 jardów). Podczas zerowania na 25 jardach, jeśli Twoje trafienia znajdują się 2 cale niżej i 1 cala w prawo, musisz wyregulować wertykalność 8 kliknięciami GÓRA (przeciwnie do ruchu wskazówek zegara) i 4 kliknięciami LEWO (zgodnie z ruchem wskazówek zegara).
5) Maksymalny zakres regulacji wynosi ±30MOA.
Uwaga:
Jeśli wyczujesz, że pokrętła nie można już obracać, prawdopodobnie osiągnąłeś mechaniczną granicę wieży regulacji. Nie próbuj obracać pokręteł dalej, jeśli wyczujesz opór, ponieważ możesz je uszkodzić.

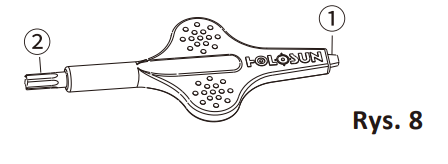

Narzędzia w zestawie:
1. Końcówka z płaskim końcem służy do regulacji siły wiatru i wysokości.
2. Klucz T10 Torx do śrub.
Konserwacja i Pielęgnacja Holosun HE407K-GR X2
To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.
Warunki gwarancji
- Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
- Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
- Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
- System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
- Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika. - Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
- Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
- Sposób i zakres naprawy ustala udzielający gwarancji.
- Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania). 10. Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
