Instrukcja Obsługi Holosun HE512C-GD
Dziękujemy za wybór produktów firmy Holosun. Jesteśmy dumni z tego, że możemy dostarczyć Wam innowacyjne i wysokiej jakości przyrządy optyczne dostosowane do wielu rodzajów broni palnej. Nasze produkty są zaprojektowane tak, aby sprostać wymaganiom każdego strzelca oraz sprawdziły się podczas służby.
Przed użyciem należy dokładnie zapoznać się z Instrukcją obsługi.
Ważne:
- Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
- Prosimy zachować opakowanie, potrzebne w przypadkach gwarancyjnych.
Model HE512C-GD Holosun
Obiektyw celownika HE512C-GD Holosun
Obiektyw pochylony jest charakterystycznym elementem konstrukcji celowników refleksyjnych/odblaskowych. Aby zapewnić prawidłowe odbicie siatki/kropki, obiektyw musi być prostopadły do diody LED. Ponieważ dioda LED jest zamontowana w bocznej części wewnętrznej tuby, obiektyw musi być pochylony w tym kierunku.
Cechy HE512C-GD Holosun
- Zaawansowana technologia LED: Żywotność baterii do 20 000 godzin w trybie Okrąg i kropka lub 50 000 godzin w trybie kropki.
- Zaawansowana technologia Super Solar: Umożliwia teraz korzystanie w słabych warunkach oświetleniowych.
- Brak paralaksy z nieograniczonym polem widzenia.
- System wielopunktowy: Celownik oferuje trzy opcje siatki celownika: punkt 2 MOA, tylko okrąg 65 MOA lub okrąg z kropką. Dzięki temu strzelec może wybrać siatkę najlepiej dopasowaną do warunków polowych.
- Czujnik Shake Awake: Automatycznie włącza laser po podniesieniu broni, zmniejszając czas reakcji i zwiększając szybkość otwarcia ognia.
- 10 ustawień jasności DL i 2 NV Compatible: Pozwala dostosować jasność lasera do warunków oświetlenia: 10 ustawień dziennych (DL) i 2 do zastosowań w nocy (NV).
- Zamknięta obudowa zapewniająca odporność na kurz i wodę
- Wysokość punktu centralnego wynosi 1,41 cala (Absolute CoWitness).
- Łatwa i szybka wymiana baterii
- Wodoodporność IP67
System wielopunktowy HE512C-GD Holosun
Celownik wyposażony jest w siatkę celownika składającą się z punktu 2 MOA umieszczonego w środku koła 65 MOA z czterema punktami pozycjonowania.
Średnica pola widzenia siatki celownika wynosi około 5' 5' (170 cm) przy odległości 100 metrów.
Domyślna siatka celownika to punkt 2 MOA z okręgiem 65 MOA.
Aby przełączyć siatkę celownika między trybami (Okrąg i kropka -> Kropka -> Okrąg) należy nacisnąć i przytrzymać przycisk "-" przez 3 sekundy.
Bateria HE512C-GD Holosun
1. W zestawie znajduje się jedna wysokiej jakości bateria litowa CR2032.
2. Wysokiej jakości bateria może zasilić tryb Circle-Dot do 20 000 godzin lub tylko kropkę 2 MOA do 50 000 godzin w trybie środkowym.
Uwaga:
Nie używaj akumulatora ładowanego.
3. Wyjmowanie i wkładanie tacki na baterie
1) Naciśnij blokadę zacisku do przodu i jednocześnie unieś uchwyt zacisku.
2) Obróć uchwyt zacisku o 90 stopni w lewo. Następnie wyciągnij uchwyt, aby wyjąć tackę na baterie.
3) Powtarzaj powyższe kroki w odwrotnej kolejności, aby zainstalować tackę na baterie.

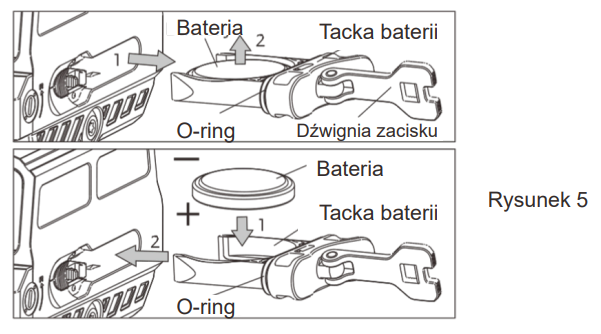

4. Wymiana baterii
1) Wyjmij tackę na baterie z celownika i wyjmij zużytą baterię z tacki na baterie.
2) Włóż nową baterię do tacki na baterie, upewniając się, że "-" znajduje się na górze, a "+" znajduje się na dole.
3) Włóż ponownie tackę na baterie i zablokuj uchwyt zacisku.
Uwaga:
Utrata lub uszkodzenie uszczelki o-ring tacki na baterie może spowodować przedostanie się wilgoci do komory, co może uszkodzić celownik.
Montaż na szynie HE512C-GD Holosun
1. Celownik HE512C-GD jest kompatybilny z każdą bronią z szyną montażową Picatinny. Jeśli broń nie ma szyny Picatinny, należy skontaktować się z wykwalifikowanym strzelcem.
2. Korzystając z dołączonego narzędzia Torx T10, poluzuj śrubę krzyżową, a następnie przymocuj celownik do szyny Picatinny w odpowiednim miejscu.
Zaaplikuj nacisk do przodu w kierunku wylotu lufy i dokręć śrubę zacisku.
Obsługa celownika HE512C-GD Holosun
Celownik HE512C-GD ma dwa tryby pracy: tryb automatyczny i tryb manualny.
1. Włączenie (patrz Rys. 7): Naciśnij i zwolnij dowolny przycisk jasności ("+" lub "-"), aby włączyć celownik.
2. Wyłączenie: Naciśnij jednocześnie przyciski "+" i "-", aby wyłączyć zasilanie i czujnik ruchu.
3. Tryb pracy: Dostępne są dwa tryby pracy: tryb automatyczny i tryb manualny.
1) Tryb automatyczny:
Dwukierunkowe zasilanie umożliwia prawidłowe działanie kolimatora HE512C-GD w dowolnych warunkach oświetleniowych. W zależności od warunków oświetlenia kolimator automatycznie przełącza się między zasilaniem bateryjnym i zasilaniem z ogniwa słonecznego. Obsługa trybu automatycznego:
a) W trybie automatycznym jasność retikula jest automatycznie dostosowywana do zmiennych warunków oświetleniowych.
b) W przypadku słabego oświetlenia zasilanie bateryjne zapewnia zasilanie retikula, jeśli ogniwo słoneczne nie jest w stanie zapewnić wystarczającej mocy.
c) Jeśli oświetlenie jest zbyt słabe, celownik automatycznie przełączy się na zasilanie bateryjne. Podczas pracy na baterii można regulować jasność retikula za pomocą przycisków "+" i "-", aby przełączać się między jaśniejszą i ciemniejszą jasnością.
2) Tryb manualny:
a) Aby przejść do trybu manualnego, naciśnij i przytrzymaj przycisk "+" przez 3 sekundy, a następnie puść go, gdy retikul błyśnie raz.
b) Regulacja jasności: W trybie manualnym dostępne są 12 ustawień jasności retikula. Naciskaj przyciski "+" lub "-", aby zwiększyć lub zmniejszyć jasność.
c) Przytrzymanie przycisku "-" przez około 3 sekundy spowoduje przełączenie się między trzema opcjami retikula: Koło-Punkt, Tylko punkt, Tylko kółko.
3) Powrót do trybu automatycznego:
Aby ponownie włączyć tryb automatyczny, naciśnij i przytrzymaj przycisk "+" przez 3 sekundy, a następnie puść go, gdy retikul błyśnie raz.
4. Tryb uśpienia:
1) Po 10 minutach bezczynności kolimator HE512C-CD automatycznie przejdzie w tryb uśpienia. W tym trybie retikul jest wyłączany.
2) Najmniejsze poruszenie celownika powoduje wybudzenie retikula i powrót do poprzedniego ustawienia jasności.
3) Domyślne ustawienie trybu uśpienia to 10 minut, ale dostępne są również trzy dodatkowe ustawienia.
i. Aby przejść do trybu ustawiania trybu uśpienia, naciśnij i przytrzymaj przycisk "+" przez 10 sekund.
ii. Naciśnij i zwolnij jeden z przycisków "+" lub "-", aby ustawić czas. Dioda LED zamiga (1 - 10 minut, 2 - 1 godzina, 3 - 12 godzin lub 4 - wyłącz tryb czuwania).
iii. Aby zapisać ustawienie timera i wyłączyć celownik, naciśnij jednocześnie przyciski " i ".
Funkcja pamięci:
1) Celownik zapamięta ostatnio zapisane ustawienie jasności po włączeniu i wyłączeniu.
2) Ostrzeżenie o niskim poziomie baterii: Jeśli napięcie baterii spadnie poniżej 2,2 VDC, retikul zamiga raz na dwa sekundy.
Ustawienia zerowania HE512C-GD Holosun
1) Celownik został fabrycznie zerowany na około 25 jardów.
2) Korekta wertykalna znajduje się na górze tylnej części obudowy, a korekta horyzontalna znajduje się po prawej stronie obudowy. Korekty wertykalnej i horyzontalnej można dokonać za pomocą dołączonego narzędzia.
3) Korekty wysokości i boczne mają wartość 0,5 MOA na kliknięcie.
4) Aby przesunąć punkt trafienia W GÓRĘ, obróć pokrętło wertykalne w kierunku przeciwnym do ruchu wskazówek zegara. Aby przesunąć punkt trafienia do PRAWEJ, obróć pokrętło horyzontalne w kierunku przeciwnym do ruchu wskazówek zegara. Obrócenie dowolnego pokrętła zgodnie z ruchem wskazówek zegara powoduje przesunięcie punktu trafienia w przeciwnym kierunku.
5) Maksymalny zakres korekty to ±50 MOA od środka.
Ostrzeżenia:
Nie próbuj nadmiernie obracać pokręteł korekty. Jeśli wyczuwasz, że pokrętła korekty nie można obrócić, oznacza to, że osiągnąłeś limit korekty. Dalsza regulacja może spowodować uszkodzenie. Jeśli wymagany zakres korekty jest poza limitami, rozważ dodanie dodatkowej podkładki pomiędzy urządzeniem a szyną montażową, aby umożliwić dodatkową regulację.
Konserwacja i Pielęgnacja HE512C-GD Holosun
To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.
Warunki gwarancji
1. Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
2. Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
3. Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
4. System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
5. Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika.
6. Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
7. Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
8. Sposób i zakres naprawy ustala udzielający gwarancji.
9. Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
10. Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
