Instrukcja Obsługi Holosun HE512T-GR/RD
Dziękujemy za wybór produktów firmy Holosun. Jesteśmy dumni z tego, że możemy dostarczyć Wam innowacyjne i wysokiej jakości przyrządy optyczne dostosowane do wielu rodzajów broni palnej. Nasze produkty są zaprojektowane tak, aby sprostać wymaganiom każdego strzelca oraz sprawdziły się podczas służby.
Przed użyciem należy dokładnie zapoznać się z Instrukcją obsługi.
Ważne:
- Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
- Prosimy zachować opakowanie, potrzebne w Ważne przypadkach gwarancyjnych.

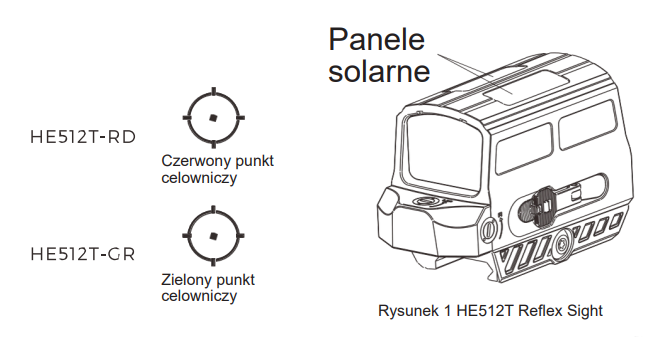

Model HE512T-GR/RD Holosun
Obiektyw celownika HE512T-GR/RD Holosun

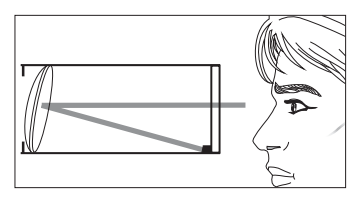

Obiektyw pochylony jest charakterystycznym elementem konstrukcji celowników refleksyjnych/odblaskowych. Aby zapewnić prawidłowe odbicie siatki/kropki, obiektyw musi być prostopadły do diody LED. Ponieważ dioda LED jest zamontowana w bocznej części wewnętrznej tuby, obiektyw musi być pochylony w tym kierunku.
Cechy HE512T-GR/RD Holosun
- Zaawansowana technologia LED: do 20 000 godzin pracy baterii w trybie Circle-Dot lub 50 000 godzin z tylko 2MOA Dot
- Zaawansowana technologia Super Solar: Umożliwia teraz korzystanie w słabych warunkach oświetleniowych.
- Brak paralaksy z nieograniczonym polem widzenia.
- System wielopunktowy: opcje 2MOA Dot, 65MOA Circle, Circle Dot
- Czujnik Shake Awake
- 10 ustawień jasności do stosowania w świetle dziennym i 2 kompatybilnych z noktowizją
- Obudowa z tytanu klasy 5
- Wysokość bezwzględnego Co-witness (1,41 cala)
- Wbudowane regulacje pochylenia i wysokości
- Wodoodporny: IPX8
System wielopunktowy HE512T-GR/RD Holosun

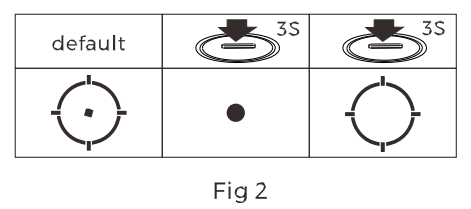

Siatka dla tego celownika to centralna kropka 2MOA, umieszczona w środku okręgu 65MOA z czterema punktami pozycjonowania. Średnica siatki koła wynosi około 5 stóp 5 stóp na 100 jardów (170 cm na 100 m).
Domyślna siatka to kropka 2 MOA i kółko 65 MOA. Naciśnij i przytrzymaj przycisk "-", aż siatka zmieni się, a następnie zwolnij przycisk. Powtarzaj proces, aby przełączać się między trzema dostępnymi wyborami siatki.
Bateria HE512T-GR/RD Holosun
- W zestawie znajduje się jedna wysokiej jakości bateria litowa CR2032.
- Wysokiej jakości bateria może zasilić celownik Circle-Dot do 20 000 godzin lub kropkę 2 MOA tylko do 50 000 godzin w ustawieniu środkowym. Ostrzeżenie: Nie używaj akumulatora litowo-jonowego.

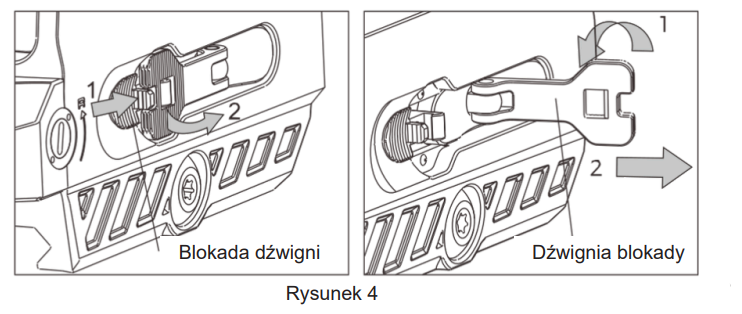

3. Wyjmowanie i wkładanie tacki na baterie (rys. 4)
A) Popchnij zamek zacisku do przodu i jednocześnie unieś uchwyt zacisku.
B) Obróć uchwyt zacisku o 90 stopni, a następnie pociągnij uchwyt zacisku na zewnątrz, aby wyjąć tackę na baterie.
C) Aby zainstalować tackę na baterie, powtórz powyższe kroki w odwrotnej kolejności.

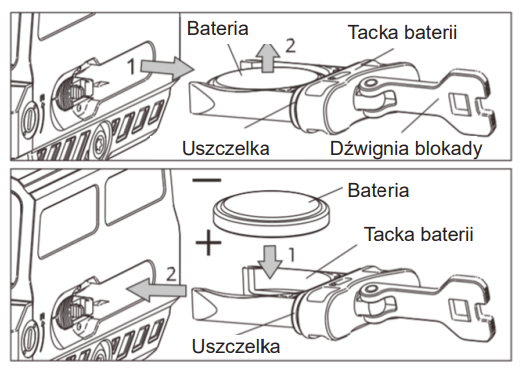

4. Wymiana baterii (rys. 5)
A) Wyjmij tackę na baterie z celownika i wyjmij zużytą baterię z tacki na baterie.
B) Włóż nową baterię do tacki na baterie, upewniając się, że strona "-" jest skierowana do góry, a strona "+" jest skierowana w dół.
C) Włóż ponownie tackę na baterie i zablokuj uchwyt zacisku.
Ostrzeżenie:
Utrata lub uszkodzenie uszczelki tacki na baterie może spowodować przedostawanie się wilgoci do komory, powodując uszkodzenie celownika.
Montaż na szynie HE512T-GR/RD Holosun
- Model HE512T jest kompatybilny z większością broni palnej z szynami montażowymi Picatinny. Jeśli broń nie posiada szyny montażowej Picatinny, skontaktuj się z wykwalifikowanym rusznikarzem.

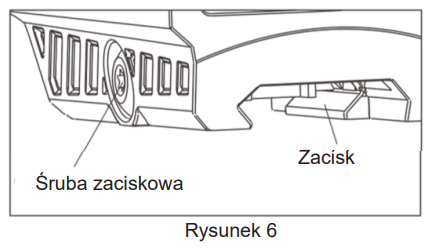

- Używając dołączonego narzędzia Torx T10, poluzuj śrubę krzyżakową i przymocuj celownik do szyny montażowej Picatinny w odpowiednim miejscu. Wciśnij celownik do przodu w kierunku wylotu lufy i dokręć śrubę krzyżakową. (Rys.6)
Obsługa celownika HE512T-GR/RD Holosun
Model HE512T posiada dwa tryby pracy: tryb automatyczny i tryb manualny.

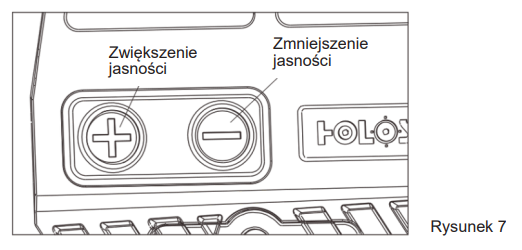

1. Włączenie (patrz Rys.7): Naciśnij jeden z przycisków jasności ("+" lub "-"), aby włączyć celownik.
2. Wyłączenie: Naciśnij jednocześnie przyciski "+" i "-", aby wyłączyć zasilanie i czujnik ruchu.
3. Tryb pracy: Dostępne są dwa tryby pracy: tryb automatyczny i tryb manualny.
1. Tryb automatyczny (domyślny) - HE512T pracuje na zasilaniu dwukierunkowym. W zależności od warunków oświetlenia otoczenia HE512T będzie automatycznie przełączał się między zasilaniem bateryjnym i zasilaniem ogniw słonecznych, aby zapewnić działanie w każdych warunkach oświetleniowych. Obsługa trybu automatycznego:
a) W trybie automatycznym jasność siatki jest automatycznie dostosowywana do zmiennych warunków oświetlenia.
b) Bateria zapewni zasilanie, jeśli ogniwo słoneczne nie może zasilić siatki z powodu słabego oświetlenia.
c) CZERWONY: Jeśli światło jest zbyt słabe, celownik automatycznie przejdzie na zasilanie bateryjne. Podczas pracy na baterii można dostosować jasność siatki za pomocą przycisków "+" i "-", aby przełączać się między wysokimi i niskimi poziomami jasności.
d) ZIELONY: W trybie automatycznym są dostępne 8 ustawień (od 3 do 10 które mają taką samą jasność jak w trybie manualnym. Naciśnij "+" lub", aby dostosować jasność, a jeśli jesteś na ustawieniu X, jasność będzie wahać się od X do 12 w zależności od warunków oświetlenia otoczenia
2. Tryb manualny:
a) Naciśnij i przytrzymaj przycisk "+" przez 3 sekundy, aby przejść do trybu manualnego.
b) Regulacja jasności: W trybie manualnym jest dostępnych 12 ustawie jasności siatki. Naciśnij "+" lub "-", aby zwiększyć lub zmniejszyć jasność) Trzymanie przycisku wciśniętego przez 3 sekundy spowoduje przełączenie między trzema opcjami siatki (Circle-Dot, 2MOA Dot tylko65MOA Circle tylko).
3. Powrót do trybu automatycznego: Naciśnij przycisk "+" przez 3 sekundy i zwolnij, gdy zobaczysz, że siatka miga raz.
4. Tryb uśpienia:
- Należy pamiętać, że HE512T automatycznie przechodzi w tryb uśpienia po 10 minutach bezczynności.
- Najmniejszy ruch celownika natychmiast przebudzi siatkę, powracając do tego samego ustawienia jasności.
- Domyślne ustawienie trybu uśpienia wynosi 10 min. z 3 dodatkowymi ustawieniami.
a. Naciśnij i przytrzymaj przycisk "+" przez 10 sekund, aby przejść do trybu ustawiania trybu uśpienia. Dostępne są 4 opcje: 10 minut, 1 godzina, 12 godzin lub tryb uśpienia jest wyłączony.
b. Naciśnij przycisk "+" lub "-", aby wybrać ustawienie. Dioda LED będzie migać (1-10 minut, 2=1 godzina, 3-12 godzin, lub 4-tryb uśpienia wyłączony).
c. Naciśnij jednocześnie przyciski "+" i "-", aby zapisać ustawienie timera i wyłączyć celownik.
5. Uwaga:
- Pamięć funkcji: Celownik po włączeniu i wyłączeniu powróci do ostatniego zapisanego ustawienia jasności.
- Ostrzeżenie o niskim napięciu baterii: Jeśli napięcie baterii spadnie poniżej 2,2 VDC, siatka będzie migać raz na dwie sekundy.
Ustawienia zerowania HE512T-GR/RD Holosun
- Celownik został fabrycznie zerowany na około 25 jardów.
- Pokrętło wertykalne znajduje się na górze tylnej części obudowy, a pokrętło horyzontalne znajduje się na prawej stronie obudowy. Regulacji wertykalnej i horyzontalnej można dokonywać za pomocą dołączonego narzędzia.
- Regulacja wertykalna i horyzontalna ma wartość kliknięcia 0,5 MOA.
- Aby przesunąć punkt trafienia w górę, obróć pokrętło wertykalne w lewo. Aby przesunąć punkt trafienia w prawo, obróć pokrętło horyzontalne w lewo. Obrócenie dowolnego pokrętła w prawo przesuwa punkt trafienia w przeciwnym kierunku.
- Maksymalny zakres regulacji wynosi ±50 MOA od środka.
Ostrzeżenie:
Nie próbuj przekręcać pokręteł regulacji zbyt mocno. Jeśli poczujesz, że pokrętła nie można obrócić, oznacza to, że osiągnąłeś limit regulacji. Dalsza regulacja może spowodować uszkodzenie. Jeśli wymagany zakres regulacji jest poza granicami, rozważ dodanie dodatkowej podkładki między urządzeniem a szyną montażową, aby umożliwić dodatkowe regulacje.
Konserwacja i Pielęgnacja HE512T-GR/RD Holosun
To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.
Warunki gwarancji
1. Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
2. Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
3. Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
4. System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
5. Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika.
6. Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
7. Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
8. Sposób i zakres naprawy ustala udzielający gwarancji.
9. Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
10. Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
