Instrukcja Obsługi Holosun HM3X
Dziękujemy za wybór produktów firmy Holosun. Jesteśmy dumni z tego, że możemy dostarczyć Wam innowacyjne i wysokiej jakości przyrządy optyczne dostosowane do wielu rodzajów broni palnej. Nasze produkty są zaprojektowane tak, aby sprostać wymaganiom każdego strzelca oraz sprawdziły się podczas służby.
Przed użyciem należy dokładnie zapoznać się z Instrukcją obsługi.
Ważne:
- Upewnij się, że broń jest rozładowana i bezpieczna, wyjmując z niej całą amunicję i magazynki oraz sprawdzając pusty magazynek przed instalacją i wymianą baterii.
- Prosimy zachować opakowanie, potrzebne w przypadkach gwarancyjnych.
Model HM3X Holosun
Cechy HM3X Holosun
- HM3X to 3-krotny powiększenie monokularowe.
- Powiększenie HM3X jest napełnione azotem w celu uzyskania lepszej odporności na wodę, mgłę i wstrząsy.
- Obudowa ze stopu aluminium CNC o wysokiej precyzji.
- Szybko złączkowy montaż kompatybilny z szynami Picatinny/STANAC.
Parametry techniczne HM3X Holosun
Wyrównanie HM3X Holosun
1) Połącz HM3X z celownikiem punktowym HOLOSUN, aby poprawić identyfikację celu z daleka (jak pokazano na Rys. 2).
2) Powiększenie można obrócić o 90 stopni w bok (jak pokazano na Rys. 2).
3) Instalacja i usuwanie podkładki współosiowej:

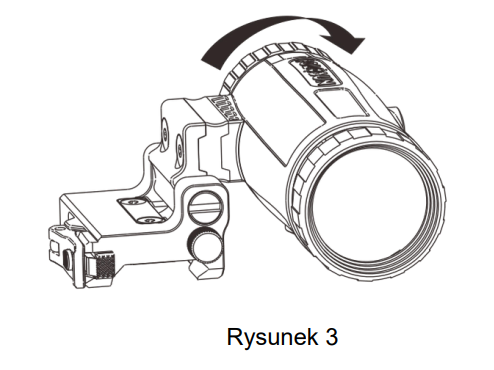

A) Obróć powiększenie o 90°, jak pokazano na Rysunku 3:
B) Usuń dwie śruby na dole. Następnie dodaj lub usuń podkładkę między montażem a powiększeniem, jak pokazano na rysunku 4.
C) Przymocuj ponownie powiększenie, postępując zgodnie z krokiem 2 w odwrotnej kolejności.
D) Bez podkładki wysokość środka wynosi 1,41" (Abs. CW). Z podkładką wysokość środka wynosi: 1,63' (Dolna 1/3 CW). 2) Powiększenie można obrócić o 90 stopni w bok (jak pokazano na Rys. 2).
Instalacja HM3X Holosun
1. Montaż z szybkozłączny
1) Naciśnij zamek dźwigni do przodu i zwolnij dźwignię QD, jak pokazano na Rysunku 5.
2) Znajdź odpowiednie miejsce na szynie za celownikiem punktowym i przymocuj do szyny.
3) Wybierz naciśnięcie (w kierunku wylotu lufy) i zamknij dźwignię QD, aby dźwignia QD zablokowała zamek dźwigni QD.
4) Powtórz mocowanie, aby osiągnąć dokładność zaciskania teleskopu HM3X: ≤ +2MOA
5) Domyślna konfiguracja HM3X wynosi 1,41" (absolutna wysokość współosiowa). Dołączona jest podkładka, aby podnieść powiększenie do 1,63" (niższa 1/3 wysokości współosiowej).
2. Pierwsza instalacja
Podczas pierwszego montażu śruba QD może być zbyt luźna lub zbyt ciasna. Za pomocą dołączonego narzędzia Torx T10 dostosuj napięcie śruby QD odpowiednio. W większości przypadków, po dokręceniu śruby, powinieneś być w stanie otworzyć dźwignię QD za pomocą jednego palca.
Wskazówka:
1) Unikaj forsownego zamykania dźwigni QD podczas pierwszego montażu.
2) Śruba T10 jest wyposażona w płytkę przeciwobrotową. Nie obracaj śruby bez zwolnienia dźwigni QD.
Wyrównanie HM3X Holosun
1. Wyrównanie siatki celowniczej

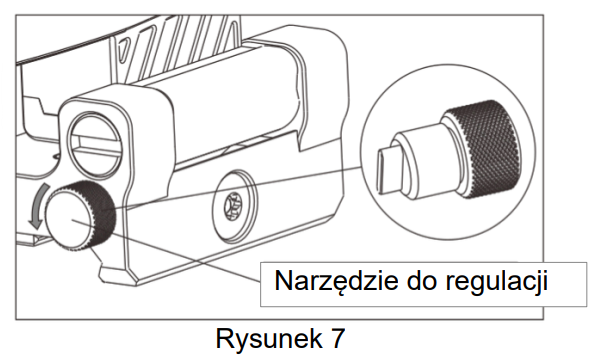

1) Odkręć, aby wyjąć narzędzie do regulacji (jak pokazano na Rys. 7)
2) Regulacja osi optycznej Gdy powiększenie HM3X jest połączone z celownikiem punktowym, celownik powinien być zerowany, a siatka powinna być wyśrodkowana w powiększeniu. Jak pokazano na Rys. 8, śruby regulacji wertykalnej i horyzontalnej są regulowane za pomocą dołączonego narzędzia (Ryc. 8). Wyreguluj oś optyczną powiększenia tak, aby oś optyczna celownika punktowego znajdowała się w środku, gdy jest oglądana przez powiększenie, aby uzyskać optymalny zasięg widzenia.
Wskazówka:
Nie próbuj przekręcać śrub regulacji, jeśli napotkasz zwiększony opór lub osiągniesz mechaniczny limit śrub regulacji.
2. Regulacja dioptrii
1) Fokus celownika punktowego można regulować za pomocą pierścienia regulacji dioptrii na okularze. Obróć pierścień regulacji dioptrii kciukiem i palcem wskazującym, aż uzyskasz wyraźny punkt celowania, aby poprawić dokładność i precyzję.
2)Zakres regulacji dioptrii HM3X magnifiera: +3 Dioptry
Konserwacja i Pielęgnacja HM3X Holosun
To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.
Warunki gwarancji
1. Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
2. Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
3. Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
4. System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
5. Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika.
6. Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
7. Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
8. Sposób i zakres naprawy ustala udzielający gwarancji.
9. Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
10. Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
