Instrukcja Obsługi Holosun LE221 GR/RD LOW
1. OGÓLNA INFORMACJA
1.1 OPIS SYSTEMU
LE221-GR/RD LOW to urządzenie laserowe klasy IIIa do użytku cywilnego, które posiada wskaźnik laserowy widoczny dla operacji w świetle dziennym lub przy słabym oświetleniu oraz wskaźnik laserowy podczerwieni do użytku z noktowizorem.
LE221-GR/RD LOW emituje silnie skupiony wskaźnik laserowy widoczny i wskaźnik laserowy podczerwieni do precyzyjnego celowania i może być używany zarówno jako wskaźnik trzymany w ręku, jak i montowany na broni za pomocą szybkozłączki. Wskaźnik laserowy widoczny i wskaźnik laserowy podczerwieni są współosiowe.

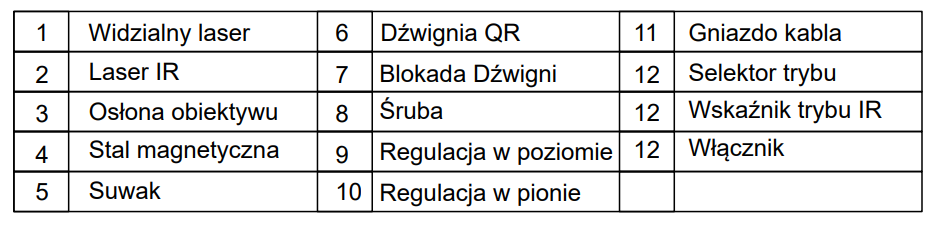

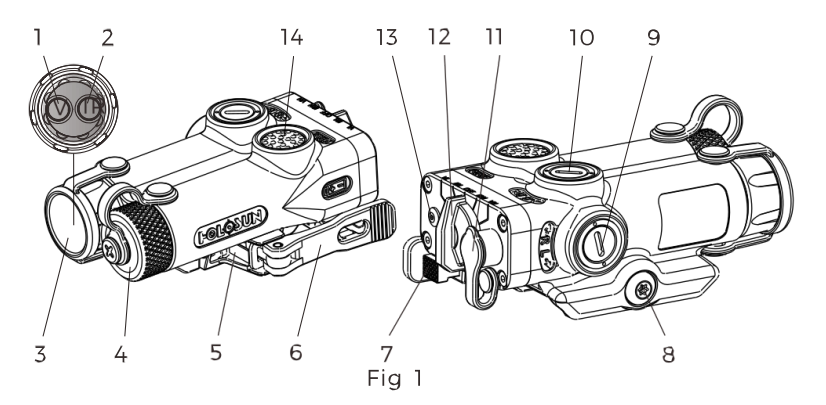

1.2 OPIS KOMPONENTÓW
1.3 OPAKOWANIE
Pakiet powinien zawierać następujące elementy:
- LE221-GR/RD LOW Laser Sight
- Narzędzie
- Instrukcja obsługi
- Ściereczka do soczewek
- Bateria 1CR123A
2. Funkcje:
- Wskaźnik laserowy widoczny i wskaźnik laserowy podczerwieni są współosiowe, dzięki czemu użytkownik może dostosowywać oba wskaźniki jednocześnie za pomocą tego samego regulatora.
- Zielony laser to bezpośredni laser zielony, który jest bardziej oszczędny energetycznie, jaśniejszy i bardziej stabilny niż laser DPSS.
- LE221-GR/RD LOW posiada wskaźnik niskiego poziomu baterii i wskaźnik wskaźnika podczerwieni.
- Szybki zaczep montażowy i dodatkowa szyna Picatinny.
- Wodoodporne zdalnie sterowane przełączniki kablowe

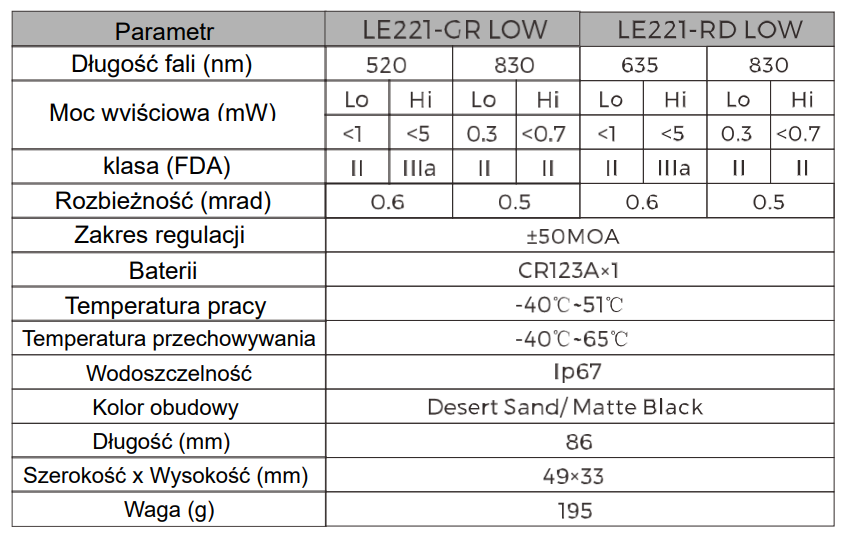

3. SPECYFIKACJE
4. INSTRUKCJE OBSŁUGI
4.1 BEZPIECZEŃSTWO
OSTRZEŻENIE
NIE przechowuj tego urządzenia z włożoną baterią. Upewnij się, że przełącznik trybu jest wyłączony, zanim sprawdzisz soczewkę.
UWAGA
- Identyfikuj ryzyko uszkodzenia sprzętu.
- Wszystkie kierunki są podane z punktu widzenia strzelca.
- NIE przesuwaj zbytnio regulatora W&E, naciskając go poza ich końcowy zakres ruchu.

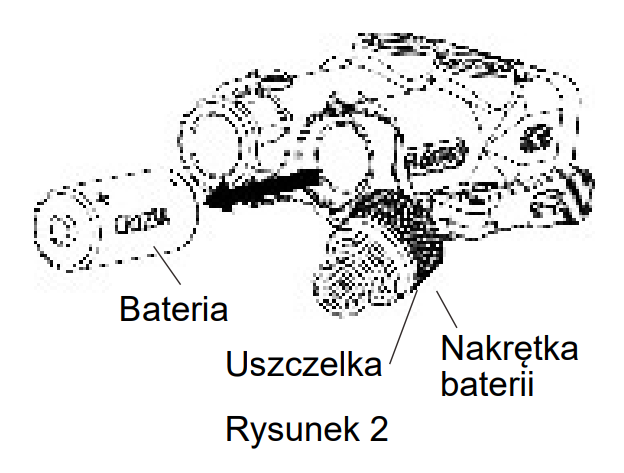

4.2 INSTALACJA BATERII
1) Odkręć pokrywę baterii w kierunku przeciwnym do ruchu wskazówek zegara. Wyjmij i poprawnie wyrzuć zużytą baterię.
2) Przejrzyj komorę baterii pod kątem brudu, wilgoci i korozji, a następnie wyczyść komorę baterii w razie potrzeby.
3) Sprawdź uszczelkę na pokrywie baterii, aby upewnić się, że jest wolna od piasku i cząstek brudu, a także że nie jest uszkodzona.
4) Umieść baterię w kierunku oznaczonym na pobliskim obudowie i następnie przykręć pokrywę baterii w kierunku zgodnym z ruchem wskazówek zegara.
INDYKATOR NISKIEGO POZIOMU BATERII:
Gdy celownik jest włączony w trybie widzenia lub trybie podczerwieni, migający wskaźnik lasera widocznego lub wskaźnik lasera podczerwieni oznacza niski poziom baterii.

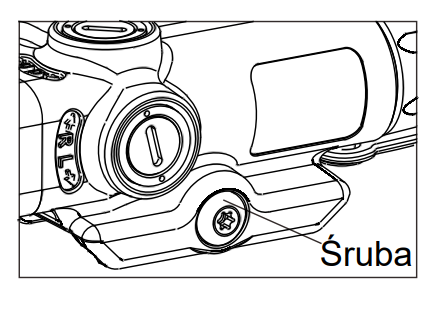

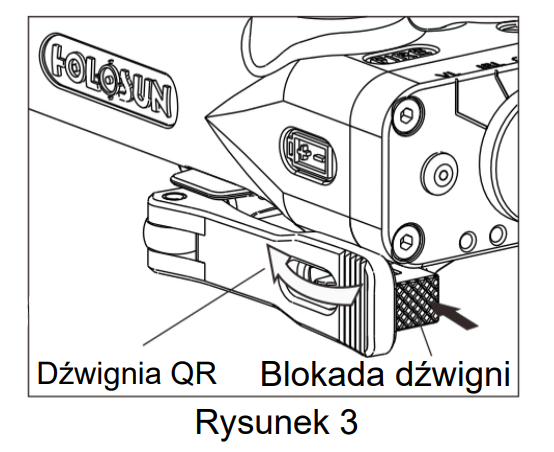

4.3 INSTRUKCJA MONTAŻU:
Dokładność powtarzalności jest mniejsza niż 2 MOA. Pierwsze użycie:
1) Użyj śrubokręta, aby poluzować mocowanie LE221-GR/RD LOW, aby zainstalować LE221-GR/RD LOW na szynie.
2) Otwórz zamek uchwytu i następnie załaduj LE221-CR/RD LOW na szynę picatinny po lewej stronie.
3) Zamknij zamek uchwytu i użyj śrubokręta do dopasowania sztywności.
Ponowna instalacja:
1) Otwórz zamek uchwytu i następnie załaduj LE221-CR/RD LOW na szynę picatinny.
2) Zamknij zamek uchwytu.

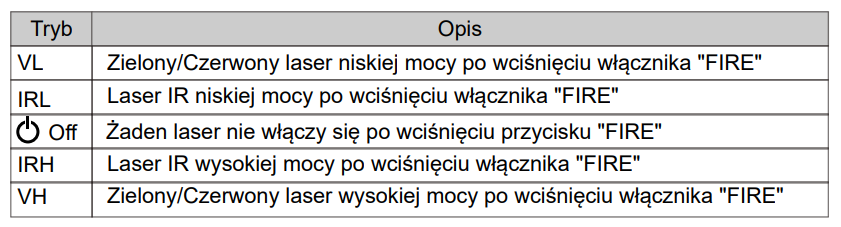

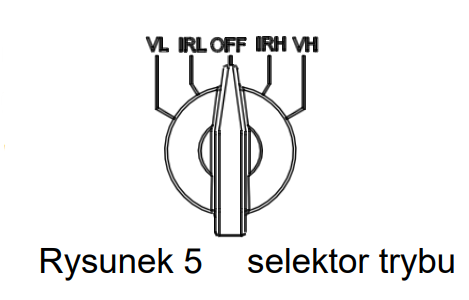

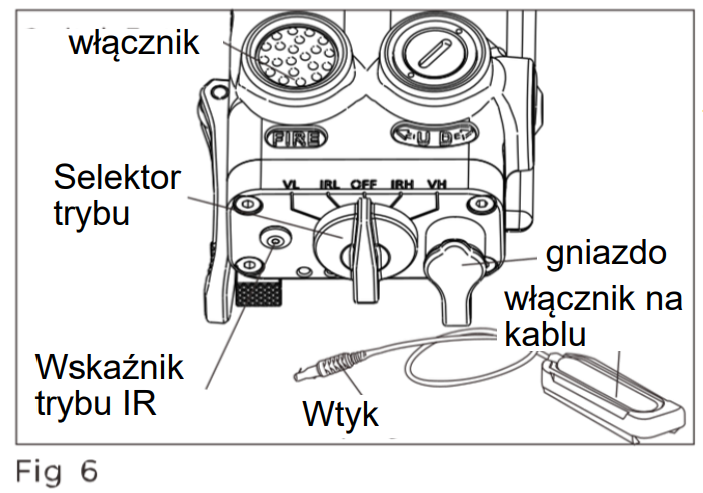

4.4 Przełącznik trybu
LE221-GR/RD LOW ma 5 trybów i jest ustawiony w trybie OFF. Upewnij się, że przełącznik trybu znajduje się w jednym z 5 trybów i nie jest umieszczony przełącznik trybu w żadnej pozycji pomiędzy.
4.5 INSTRUKCJA PRZEŁĄCZNIKA
Po wybraniu wyjścia lasera za pomocą przełącznika trybu wyboru odkryj pokrywę obiektywu. Zarówno przycisk przełącznika, jak i przełącznik zdalnego kabla można użyć do aktywacji lasera w wybranym trybie.
4.5.1 PRZYCISK PRZEŁĄCZNIKA
1) Tryb Momentary On: Naciśnij i przytrzymaj środek przycisku przełącznika, a laser zostanie aktywowany i będzie działał do momentu zwolnienia przycisku przełącznika.
Tryb ciągłego włączania: Dwukrotne naciśnięcie przycisku przełącznika bez przytrzymywania, spowoduje aktywację lasera i jego działanie przez 5 minut, a następnie automatyczne wyłączenie. Użytkownik może również nacisnąć przycisk przełącznika raz, aby ręcznie wyłączyć urządzenie.
4.5.2 ZDALNY PRZEŁĄCZNIK KABLU INSTALACJA:
Wsuń wtyczkę przełącznika zdalnego kabla do gniazda po dopasowaniu interfejsów wtyczki i gniazda.
1) Tryb Momentary On: Pojedyncze naciśnięcie przycisku przełącznika zdalnego kabla i przytrzymanie go, spowoduje aktywację lasera i jego działanie do momentu zwolnienia przycisku przełącznika zdalnego kabla.
2) Tryb ciągłego włączania: Dwukrotne naciśnięcie przycisku bez przytrzymywania. Laser zostanie aktywowany i będzie działał przez 5 minut, a następnie automatycznie się wyłączy. Użytkownik może również nacisnąć przycisk przełącznika raz, aby ręcznie wyłączyć urządzenie.

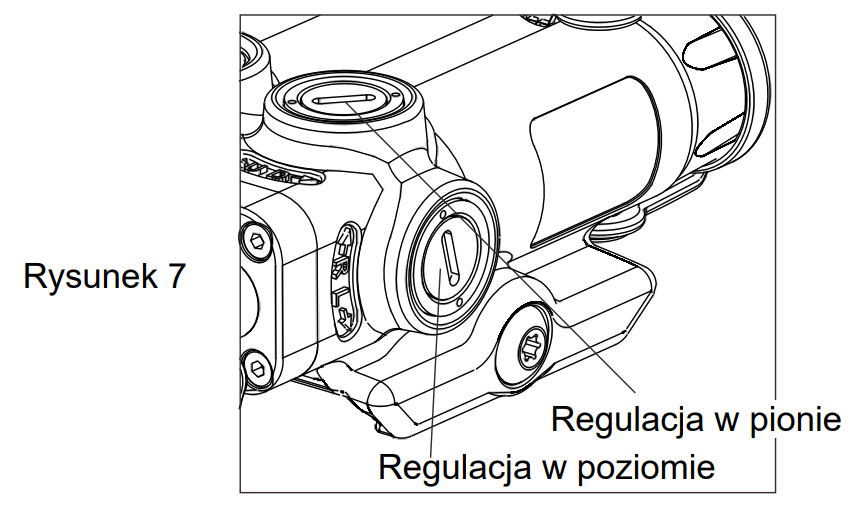

4.6 REGULACJA WERTYKALNA I HORYZONTALNA
Zakres regulacji wertykalnej i horyzontalnej wynosi ± 50 MOA.
REGULACJA:

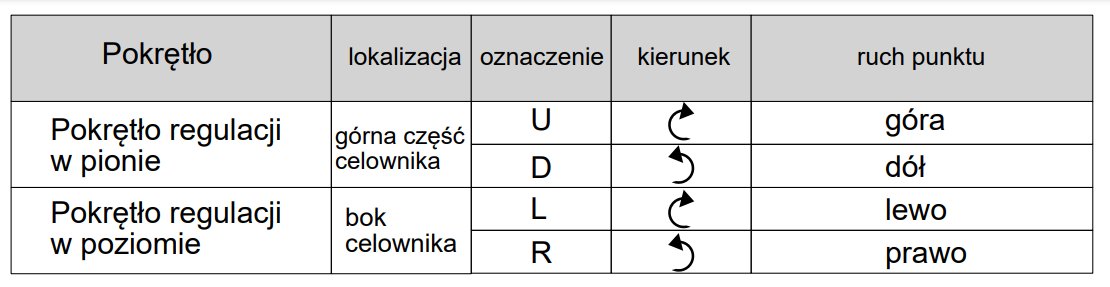

Użyj śrubokręta lub monety, aby obrócić regulator zgodnie z poniższą tabelą instrukcji.
5. KONSERWACJA I PIELĘGNACJA
To urządzenie jest precyzyjnym instrumentem, który wymaga ostrożności podczas pielęgnacji. Oto kilka wskazówek, aby zapewnić długą żywotność produktu. Obiektywy optyczne są wielowarstwowymi obiektywami optycznymi. Przy czyszczeniu soczewek zdmuchnij kurz z powierzchni, zwilż soczewkę płynem do czyszczenia soczewek lub czystą wodą, a następnie usuń smugi ściereczką do soczewek, miękkim bawełnianym lub mikrofibrynowym ściereczką. Unikaj dotykania powierzchni szkła suchą szmatką lub papierem toaletowym. Nie używaj rozpuszczalników organicznych, takich jak alkohol lub aceton ani detergentów, które je zawierają. Nie jest wymagana żadna specjalna konserwacja powierzchni obudowy. Nie próbuj rozmontować urządzenia, ponieważ wewnętrzne części są specjalnie oczyszczone i uszczelnione oraz poddane obróbce przeciwmgielnej. Każda taka próba unieważni gwarancję.
6. WARUNKI GWARANCJI
1. Gwarantem jest producent marki Holosun – firma Holosun z siedzibą w 661 Brea Canyon Road STE 7, Walnut CA 91789, USA.
2. Produkty marki Holosun objęte są gwarancją Holosun Limited Lifetime Warranty (ograniczona, dożywotnia gwarancja).
3. Dożywotnia gwarancja dotyczy metalowej konstrukcji produktu i nie dotyczy systemów optycznych i systemów wyświetlania punktu celowniczego.
4. System optyczny objęty jest 5-letnią gwarancją. System wyświetlania, w tym elektronika, objęte są 3-letnią gwarancją.
5. Niniejsza ograniczona gwarancja nie dotyczy:
A. Stwierdzonych wad spowodowanych normalnym zużyciem jakiejkolwiek części, w tym pokręteł, wykończenia obudowy, itp.
B. Stwierdzonych wad spowodowanych modyfikacjami i nieupoważnionymi działaniami serwisowymi, uszkodzeniami mechanicznymi, zaniedbaniem, niewłaściwym użyciem oraz niewłaściwą konserwacją czy działaniami natury.
C. Wad wynikających wyłącznie z subiektywnej oceny użytkownika.
6. Gwarancja całkowicie traci ważność w wypadku serwisowania bądź modyfikacji urządzenia przez jakąkolwiek inną stronę, niebędącą autoryzowanym dystrybutorem marki Holosun.
7. Towar reklamowany należy dostarczyć na własny koszt do autoryzowanego dystrybutora marki Holosun. Wraz z reklamowanym produktem należy dołączyć opis wszystkich zauważonych wad i defektów, opis sytuacji, w jakiej się ujawniły, a także dowód zakupu/kartę gwarancyjną oraz dane kontaktowe i adres nabywcy.
8. Sposób i zakres naprawy ustala udzielający gwarancji.
9. Okres gwarancyjny ulega przedłużeniu o czas trwania naprawy (do dnia jej wykonania).
10. Aktualną listę autoryzowanych dystrybutorów marki Holosun można znaleźć na www.holosun.com
